relação de rádio do UAV de 10km 30km, 800M Drone Data Link 2-4dB Rod Antenna

Vídeo V40 e telemetria e relação todos de RC em um

V40 é um módulo sem fio da transmissão da multi função. Pode transmitir o córrego video dos dados e do tempo real da telemetria, e tem os portos 2*SBUS, capazes de fornecer o controle do veículo e da carga útil.

Os módulos do RF de 800M, 1.4G, faixas de frequência 2.4G são integrados em um modelo, a frequência podem ser alterados no software. Com relações da entrada- de HDMI e de LAN e 3 portas de série (TTL&RS232&RS485), 2 canais de vídeo de HD e 3 canais de dados de porta de série podem ser transmitidas simultaneamente.

Quanto para ao modo de uma comunicação, V40 apoia ponto a ponto, ponto a uma comunicação do multi-ponto, o nó do centro pode comunicar-se com todo o nó, que expandir extremamente as encenações da aplicação.

A unidade moída tem o módulo incorporado de WIFI, que pode sem fio ser conectado o o computador ou o monitor.

A integração alta reduz extremamente o consumo de potência e a dimensão do produto, que é especialmente apropriado para a aplicação complicada.

Características

• Multi-funções em um dispositivo, relação do video&telemetry&R em uma
• Várias relações: Portos de HDMI&LAN, 2*SBUS portos, portos 3*serial; todos podem trabalhar simultaneamente
• módulos de 3 frequências em um
• Apoio ponto a ponto, uma comunicação point-to-multipoint
• Unidade à terra com a tela de exposição para ver o estado de trabalho
• Unidade moída com o módulo incorporado de WIFI, capaz de conectar sem fio ao telefone, à almofada ou ao computador

Parâmetros

Total

Frequência:

                                                                 800MHz: 806-826MHz

                                                                 1.4GHz: 1427.9-1447.9MHz

                                                                  2.4GHz: 2401.5-2481.5MHz)

Escala de transmissão:                                 categoria de 10km

Largura de banda:                                                3M/5M/10M/20M (ajustável)

Latência video:<>

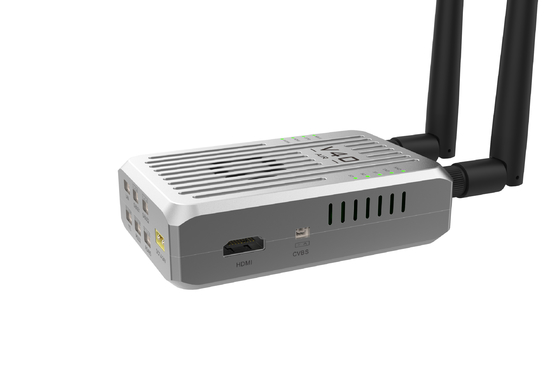

Unidade transportada por via aérea

Poder do RF:                                                   300mW-2W

Porto da fonte de alimentação:                                      XT30

Tensão de fonte de alimentação:                                12-24v

Corrente da operação:                                      fonte de alimentação de 470mA@12V

Temperatura da operação:                             -35℃~+60℃

Antena:                                                    antena de haste 2-4dB

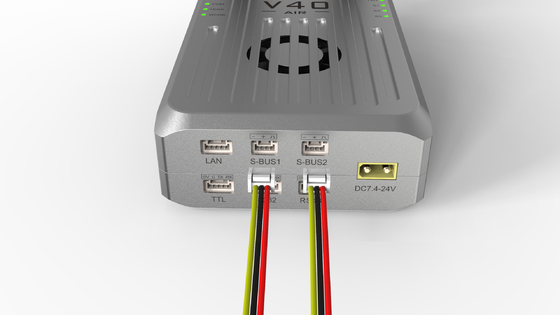

Porto de SBUS:                                               Porto 2*S-BUS

Porta de série:                                                TTL*1 & RS232*1 & RS485*1

Entrada-:                                                LAN*1, HDMI*1, CVBS*1

Dimensão:                                                117mm (L)*70mm (W)*30mm (H)

Peso:                                                       236g (exclua antenas)

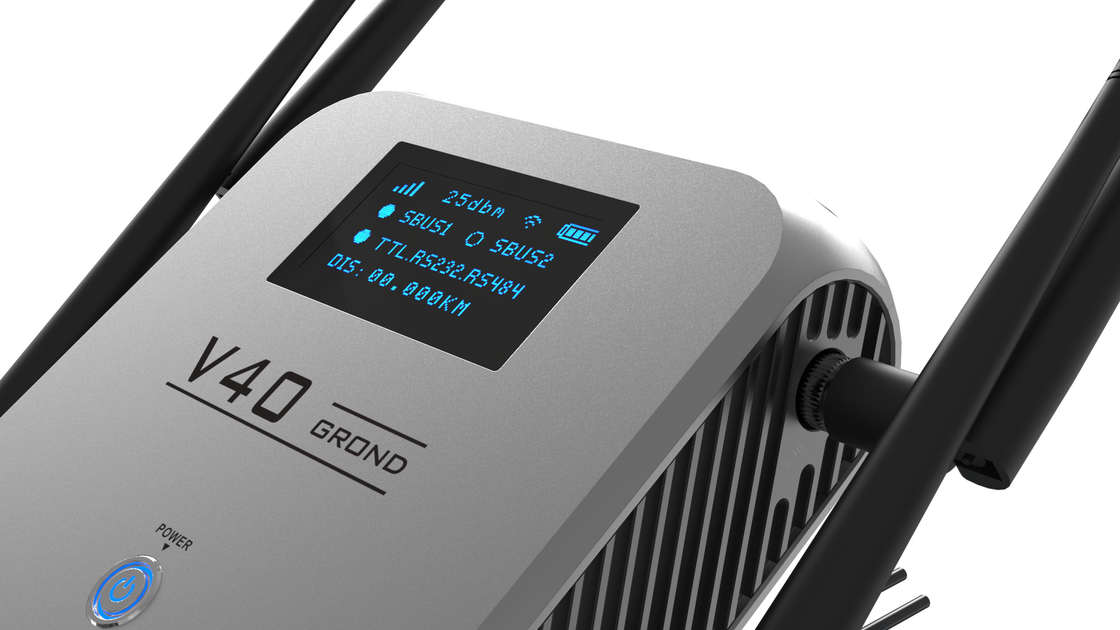

Unidade à terra

Poder do RF:                                                  300mW-2W (ajustável)

Relação da fonte de alimentação:                             XT30 12V

Porto de carregamento:                                           DC12.6V (aviação plug/GH1.25)

Capacidade incorporado da bateria:                           6800mAh

Resistência:                                               10h com capacidade total

Taxa de dados de WIFI:                                         144Mbps-300Mbps

Antena:                                                   2-4dB antena da fibra de vidro da haste antenna&8-9dB

Porto de SBUS:                                               2*S-BUS porto INTPUT

Porta de série:                                                 TTL*1 & RS232*1 & RS485*1

Saídas de vídeo:                                               LAN*2

Dimensão:                                                  139mm (L)*139mm (W)*48mm (H)

Peso:                                                        1045g (exclua antenas)
